一：氟塑料高溫補償導線產品特點及用途

一般用聚氯乙烯J緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料J緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。

本質放心防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆放心性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。

二：氟塑料高溫補償導線產品執行標準

GB/T4989-94(等效采用IEC584-3標準)

三：氟塑料高溫補償導線使用特性

1． 導體高工作溫度：耐熱：聚全氟乙丙烯(F46)200℃

可溶性聚四氟乙烯260℃

硅橡膠180℃

普通：聚氯乙烯70℃和105℃，交聯聚乙烯90℃

低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃

2． 低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃

氟塑料J緣和護套：固定敷設-60℃，非固定敷設-20℃

3． 電纜允許彎曲半徑： 非鎧裝電纜小為外徑的6倍

銅帶屏蔽或鋼帶鎧裝點纜小為電纜外徑的12倍

氟塑料J緣和護套小為電纜外徑的10倍

四：氟塑料高溫補償導線基本型號及M稱

1：熱電偶用補償導線

KX-GA-VV

聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線
KX-GA-VVR

聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線
KX-GA-VVP

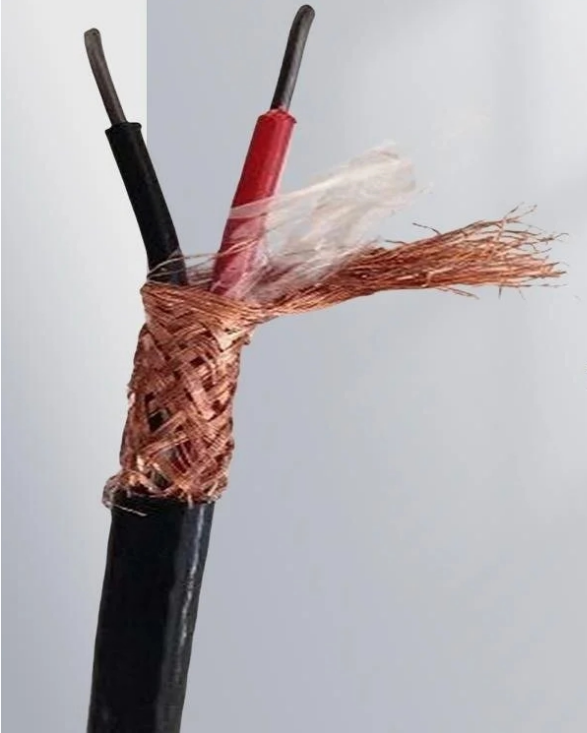

聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線
KX-GA-VVRP

聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線
KX-HA-FF

氟塑料J緣和護套準確K分度號熱電偶補償導線
KX-HA-FFR

氟塑料J緣和護套準確K分度號熱電偶補償軟導線
KX-HA-FFP

氟塑料J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償導線
KX-HA-FFRP

氟塑料J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線
KX-HA-FG

氟塑料J緣硅橡膠護套準確K分度號熱電偶補償導線
KX-HA-FGR

氟塑料J緣硅橡膠護套準確K分度號熱電偶補償軟導線
KX-HA-FGP

氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號熱電偶補償導線
KX-HA-FGRP

氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線
KX-HA-FV

氟塑料J緣聚氯乙烯護套準確K分度號熱電偶補償導線
KX-HA-FVR

氟塑料J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線
KX-HA-FVP

氟塑料J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線
KX-HA-FVRP

氟塑料J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線
KX-GA-YJV

交聯聚乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線
KX-GA-YJVR

交聯聚乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線
KX-GA-YJVP

交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線
KX-GA-YJVRP

低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線
KX-GA-YDYD

低煙無鹵J緣和護套準確K分度號熱電偶補償導線
KX-GA- YDYD R

低煙無鹵J緣和護套準確K分度號熱電偶補償軟導線
KX-GA- YDYD P

低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償導線
KX-GA- YDYD RP

低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號項即可，
阻燃型補償導線型號前加ZR，ZR192為PFA材料，

屏蔽可采用鍍錫銅絲屏蔽。

2：本安型熱電偶用補償導線

IA-KX-GA-YVP

聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號本安熱電偶補償導線
IA-KX-GA-YVRP

聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號本安熱電偶補償軟導線
IA-KX-HA-FFP

氟塑料J緣和護套銅絲編織屏蔽準確K分度號本安熱電偶補償導線
IA-KX-HA-FFRP

氟塑料J緣和護套銅絲編織屏蔽準確K分度號本安熱電偶補償軟導線
IA-KX-HA-FGP

氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號本安熱電偶補償導線
IA-KX-HA-FGRP

氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號本安熱電偶補償軟導線
注：上述型號僅列出KX，其他如SC、KC、EX、NC、TX、JX只需改變型號項即可，
阻燃型在型號前加ZR，ZR192為PFA材料，

屏蔽可采用鍍錫銅絲屏蔽。

3：氟塑料高溫補償導線補償電纜

KX-GA-VVP

聚氯乙烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜
KX-GA-VVRP

聚氯乙烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜
KX-GA-VPVP

聚氯乙烯J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜
KX-GA-VPVRP

聚氯乙烯J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜
KX-GA-YJVP

交聯聚乙烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜
KX-GA-YJVRP

交聯聚乙烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜
KX-GA-YJPVP

交聯聚乙烯J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜
KX-GAYJPVRP

交聯聚乙烯J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜
KX-HA-FFP

氟塑料烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜
KX-HA-FFRP

氟塑料烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜
KX-HA-FPFP

氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜
KX-HA-FPFRP

氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜
KX-HA-FVP

氟塑料烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜
KX-HA-FVRP

氟塑料烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜
KX-HA-FPVP

氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜
KX-HA-FPVRP

氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜
KX-HA-FGP

氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜
KX-HA-FGRP

氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜
KX-HA-FPGP

氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜
KX-HA-FPGRP

氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3
2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為PFA材料，耐溫260℃

4：氟塑料高溫補償導線本安型補償電纜  KX補償導線

IA-KX-GA-FPVP

氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償電纜
IA-KX-GA-FPVRP

氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償軟電纜
IA-KX-HA-FPFP

氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償電纜
IA-KX-HA-FPFRP

氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償軟電纜
IA-KX-HA-FPGP

氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償電纜
IA-KX-HA-FPGRP

氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償軟電纜
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3
2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為PFA材料，耐溫260℃

五：代號M稱和含義

適用范圍：
補償導線和補償線纜是在一定溫度范圍內(包括常溫)具有與所匹配的熱電偶的熱電動勢相同的一對或多對帶有J緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長和補償型兩種。
使用特性：

工作溫度
耐熱用：高180℃、200℃和260℃三種。一般用：高70℃、90℃和105℃三種

電纜長期允許的環境高工作溫度：
聚氯乙烯護套為：70℃、90℃和105℃。
硅橡膠護套不超過：180℃。
氟塑料護套不超過200℃。
PFA護套不超過260℃。

電纜的敷設溫度應不低于：
固定敷設-60℃。非固定敷設-20℃

推薦的允許彎曲半徑：
氟塑料護套的電纜和鎧裝電纜，應不小于電纜的外徑的12倍
聚氯乙烯護套的電纜，應不小于電纜的外徑的10倍
